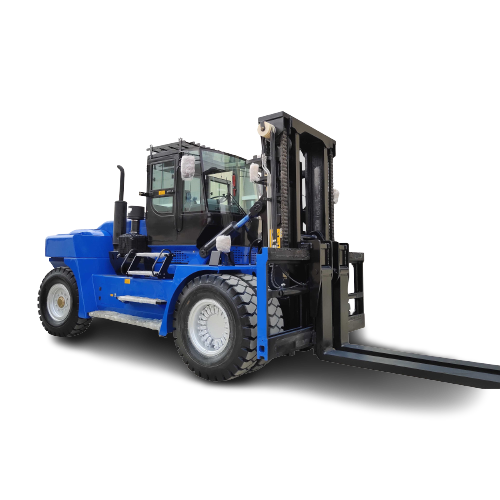

Chariot élévateur à bateau de marina de Chine
Les chariots élévateurs hydroélectriques TOPWIN Marine Travelift sont conçus
Et conçu autour de décennies de contribution et de commentaires des opérateurs.
Tous nos chariots élévateurs incluent notre système d'entraînement hydrostatique exclusif,
Ce qui signifie que vous pouvez être sûr que votre marina reçoit
Le chariot élévateur le plus précis et le plus productif du marché au coût total de possession le plus bas.
Caractéristiques du chariot élévateur Marina de 20 tonnes :
1, adoptez le moteur Df Cummins, puissant, conservation de l'électricité, protection de l'environnement, satisfait à l'exigence d'un fonctionnement à efficacité excessive.
2, utilisez une transmission hydraulique, une traction énorme en état de fonctionnement mixte, le dispositif de transmission est plus fiable.
3, adopter un convertisseur de couple hydraulique à double turbine, un changement de rythme en continu, une manipulation à levier unique pour le changement de vitesse, plus simple à utiliser.
4, valve de manipulation à rythme variable associée à un démarreur impartial, l'ordinateur portable commence à être plus sécurisé.
5, l'essieu avant assume de lourdes obligations, étend la dimension du boîtier d'essieu, du moyeu et du roulement, des outils coniques en spirale et de la décélération de la roue planétaire, de la torsion croissante,
Support de coque de pont en forme métallique, prolonge le potentiel de charge et la durée de vie du support.
| Article | Unité | FM200(W200-10-4) | FM250(W250-12-4) | FM250(W250-15-6) | |
| Caractéristiques | Charge nominale/centre du chargeur/hauteur de levage | kg/mm/m | 7600/4100/<=6m | 8700/4300/<=6m | 8700/4300/<=6m |
| Empattement | y(mm) | 4000 | 4400 | 4400 | |
| Poids | Poids | kg | 41000 | 43000 | 47000 |
| Châssis | Spécifications des pneus. : Avant | / | 14h00-24-28PR | 14h00-24-32PR | 14h00-24-32PR |
| Spécifications des pneus. : Arrière | / | 14h00-24-28PR | 14h00-24-32PR | 14h00-24-32PR | |
| Quantité de pneus, avant/arrière (roues X-drive) | / | 4\2 | 4\2 | 4\2 | |
| Bande de roulement des roues : Avant | b10(mm) | 2200 | 2200 | 2200 | |
| Bande de roulement des roues : arrière | b11(mm) | 2390 | 2390 | 2390 | |
| Dimension | Angle d'inclinaison du mât/chariot (avant/arrière) | Degré(°) | 3\6 | 3\6 | 3\6 |
| Hauteur du mât (abaissement des fourches) | h1(mm) | 8400 | 9000 | 12000 | |
| Max. hauteur de levage | h3(mm) | 10000 | 12000 | 15000 | |
| Max. Hauteur de levage négative | mm | 4000 | 4000 | 6000 | |
| Hauteur jusqu'au protège-tête (hauteur jusqu'à la cabine) | h6(mm) | 4400 | 4400 | 4400 | |
| Poids total (avec fourches) | l1(mm) | 12800 | 13700 | 13700 | |
| Largeur hors tout | b1/b2(mm) | 3050 | 3050 | 3050 | |
| Taille de la fourchette | s/e(mm) | 6500X200X250 | 7000X200X250 | 7000X200X250 | |
| Largeur du tablier porte-fourches | b3(mm) | 3500 | 3500 | 3500 | |
| Garde au sol minimum du mât (avec charge) | m1(mm) | 300 | 300 | 350 | |
| Garde au sol minimale au centre de l'empattement (avec charge) | m2(mm) | 400 | 400 | 400 | |
| Min. Rayon de braquage | Wa(mm) | 6250 | 6250 | 6700 | |
| Vitesse de déplacement (avec charge/sans charge) | km/h | 26/30 | 26/30 | 28/30 | |
| Performance | Vitesse de levage maximale (avec charge/sans charge) | mm/s | 200/200 | 200/200 | 200/200 |
| Vitesse maximale de descente (avec charge/sans charge) | mm/s | 280/260 | 280/260 | 280/260 | |
| Traction | N | 16000 | 16000 | 17000 | |
| Capacité de pente (avec charge/sans charge) | % | 20/21 | 20/21 | 20/21 | |
| Frein de conduite*de série | / | Frein à disque à pince hydraulique | Frein à disque à pince hydraulique | Frein à disque à pince hydraulique | |
| Frein de conduite*en option | / | frein mouillé | frein mouillé | frein mouillé | |
| Moteur | Marque | / | Cummins | Cummins | Cummins |
| Modèle | / | QSL9.3-C220 | QSL9.3-C220 | QSL9.3-C220 | |
| Charge/vitesse nominale | kW/tr/min | 162/2200 | 162/2200 | 162/2200 | |
| Numéro de cylindre | / | 6 | 6 | 6 | |
| Autres | Engrenages de transmission (avant/arrière)*standard | / | 2\1 | 2\1 | 2\1 |
| Engrenages de transmission (avant/arrière)*en option | / | 3\3 | 3\3 | 3\3 | |
| Pression de service des accessoires | bar | 160 | 160 | 160 | |
| Accessoires utilisant la quantité d'huile | l/min | 80 | 80 | 80 | |
| *Les paramètres sont sujets à changement sans préavis. | |||||
| Articles | Unité | FD200 | |
| Caractéristiques | Charge nominale | Q（t） | 20 |
| Centre de charge | c（mm） | 1250 | |
| Empattement | y（mm） | 4000 | |
| Poids | kg | 32500 | |
| Châssis | Spécifications des pneus. : Avant | 14h00-24-28PR | |
| Spécifications des pneus. : Arrière | 14h00-24-28PR | ||
| Quantité de pneus, avant/arrière (roues X-drive) | 4\2 | ||
| Bande de roulement des roues : Avant | b10 (mm) | 2200 | |
| Bande de roulement des roues : arrière | b11 (mm) | 2390 | |
| Dimension | Angle d'inclinaison du mât/chariot (avant/arrière) | Degré（°） | 6\12 |
| Hauteur du mât (fourche abaissée) | h1 (mm) | 3860 | |
| Hauteur de levage maximale | h3 (mm) | 10000 | |
| Hauteur du mât (fourche relevée) | h4 (mm) | 5610 | |
| Hauteur jusqu'au protège-tête (hauteur jusqu'à la cabine) | h6 (mm) | 3510 | |
| Longueur totale (avec fourches) | l1 (mm) | 8340 | |
| Surface verticale avant de la fourche jusqu'à l'extrémité arrière du véhicule | l2 (mm) | 6345 | |
| Largeur hors tout | b1/b2（mm） | 3050 | |
| Dimension de la fourche | s/e（mm） | 2000X260X100 | |
| Largeur du tablier porte-fourches | b3 (mm) | 3050 | |
| Garde au sol minimum du mât (avec charge) | m1 (mm) | 300 | |
| Garde au sol minimale au centre de l'empattement (avec charge) | m2 (mm) | 420 | |
| Min. Rayon de braquage | Wa（mm） | 6250 | |
| Vitesse de déplacement (avec charge/sans charge) | km/h | 26/30 | |
| Performance | Vitesse de levage maximale (avec charge/sans charge) | mm/s | 260/270 |
| Vitesse maximale de descente (avec charge/sans charge) | mm/s | 310/260 | |
| Traction | kN | 170 | |
| Capacité de pente (avec charge/sans charge) | ％ | 20/22 | |
| Frein de conduite | Disque de serrage hydraulique | ||
| MoteurModèle de marque | Première option | Moteur Weichai | |
| Moteur | WP10G220E343 9.726L 162KW 2000rpm |
||
| Deuxième option | Guangxi Cummins | ||
| QSL9.3-C220 8,3 L 160 kW 2 200 tr/min. |
|||
| Numéro de cylindre | 6 | ||
| Autres | Engrenages de transmission (avant/arrière) | 2\1 | |
| Pression de service des accessoires | Mpa | 18 | |
| Accessoires utilisant la quantité d'huile | l/min | 80 | |
