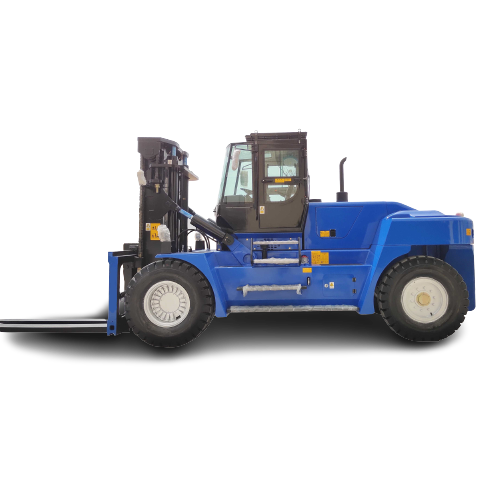

Ascenseur à bateaux pour chariot élévateur
chariot élévateur 20t
Centre de charge de 1 200 mm
Moteur Cummins Qsl9.3-C220
Transmission hydraulique avec vanne électromagnétique
Cabine complète avec climatisation
Détails du produit
Contrôle par manette
Longueur de fourche de 6 500 mm avec surface supérieure ronde et couvercle en caoutchouc
Mât à deux étages, levée négative de 3,6 m et positive de 10 m
Pneumatiques(4/2)
Les fourches peuvent être ouvertes par un vérin hydraulique
Capteur de charge
| Article | Unité | FM200(W200-10-4) | FM250(W250-12-4) | FM250(W250-15-6) | |
| Caractéristiques | Charge nominale/centre du chargeur/hauteur de levage | kg/mm/m | 7600/4100/<=6m | 8700/4300/<=6m | 8700/4300/<=6m |
| Empattement | y(mm) | 4000 | 4400 | 4400 | |
| Poids | Poids | kg | 41000 | 43000 | 47000 |
| Châssis | Spécifications des pneus. : Avant | / | 14h00-24-28PR | 14h00-24-32PR | 14h00-24-32PR |
| Spécifications des pneus. : Arrière | / | 14h00-24-28PR | 14h00-24-32PR | 14h00-24-32PR | |
| Quantité de pneus, avant/arrière (roues X-drive) | / | 4\2 | 4\2 | 4\2 | |
| Bande de roulement des roues : Avant | b10(mm) | 2200 | 2200 | 2200 | |
| Bande de roulement des roues : arrière | b11(mm) | 2390 | 2390 | 2390 | |
| Dimension | Angle d'inclinaison du mât/chariot (avant/arrière) | Degré(°) | 3\6 | 3\6 | 3\6 |
| Hauteur du mât (abaissement des fourches) | h1(mm) | 8400 | 9000 | 12000 | |
| Max. hauteur de levage | h3(mm) | 10000 | 12000 | 15000 | |
| Max. Hauteur de levage négative | mm | 4000 | 4000 | 6000 | |
| Hauteur jusqu'au protège-tête (hauteur jusqu'à la cabine) | h6(mm) | 4400 | 4400 | 4400 | |
| Poids total (avec fourches) | l1(mm) | 12800 | 13700 | 13700 | |
| Largeur hors tout | b1/b2(mm) | 3050 | 3050 | 3050 | |
| Taille de la fourchette | s/e(mm) | 6500X200X250 | 7000X200X250 | 7000X200X250 | |
| Largeur du tablier porte-fourches | b3(mm) | 3500 | 3500 | 3500 | |
| Garde au sol minimum du mât (avec charge) | m1(mm) | 300 | 300 | 350 | |
| Garde au sol minimale au centre de l'empattement (avec charge) | m2(mm) | 400 | 400 | 400 | |
| Min. Rayon de braquage | Wa(mm) | 6250 | 6250 | 6700 | |
| Vitesse de déplacement (avec charge/sans charge) | km/h | 26/30 | 26/30 | 28/30 | |
| Performance | Vitesse de levage maximale (avec charge/sans charge) | mm/s | 200/200 | 200/200 | 200/200 |
| Vitesse maximale de descente (avec charge/sans charge) | mm/s | 280/260 | 280/260 | 280/260 | |
| Traction | N | 16000 | 16000 | 17000 | |
| Capacité de pente (avec charge/sans charge) | % | 20/21 | 20/21 | 20/21 | |
| Frein de conduite*de série | / | Frein à disque à pince hydraulique | Frein à disque à pince hydraulique | Frein à disque à pince hydraulique | |
| Frein de conduite*en option | / | frein mouillé | frein mouillé | frein mouillé | |
| Moteur | Marque | / | Cummins | Cummins | Cummins |
| Modèle | / | QSL9.3-C220 | QSL9.3-C220 | QSL9.3-C220 | |
| Charge/vitesse nominale | kW/tr/min | 162/2200 | 162/2200 | 162/2200 | |
| Numéro de cylindre | / | 6 | 6 | 6 | |
| Autres | Engrenages de transmission (avant/arrière)*standard | / | 2\1 | 2\1 | 2\1 |
| Engrenages de transmission (avant/arrière)*en option | / | 3\3 | 3\3 | 3\3 | |
| Pression de service des accessoires | bar | 160 | 160 | 160 | |
| Accessoires utilisant la quantité d'huile | l/min | 80 | 80 | 80 | |
| *Les paramètres sont sujets à changement sans préavis. | |||||
| Articles | Unité | FD200 | |
| Caractéristiques | Charge nominale | Q（t） | 20 |
| Centre de charge | c（mm） | 1250 | |
| Empattement | oui（mm） | 4000 | |
| Poids | kg | 32500 | |
| Châssis | Spécifications des pneus. : Avant | 14h00-24-28PR | |
| Spécifications des pneus. : Arrière | 14h00-24-28PR | ||
| Quantité de pneus, avant/arrière (roues X-drive) | 4\2 | ||
| Bande de roulement des roues : Avant | b10（mm） | 2200 | |
| Bande de roulement des roues : arrière | b11（mm） | 2390 | |
| Dimension | Angle d'inclinaison du mât/chariot (avant/arrière) | Degré（°） | 6\12 |
| Hauteur du mât (fourche abaissée) | h1（mm） | 3860 | |
| Hauteur de levage maximale | h3（mm） | 10000 | |
| Hauteur du mât (fourche relevée) | h4（mm） | 5610 | |
| Hauteur jusqu'au protège-tête (hauteur jusqu'à la cabine) | h6（mm） | 3510 | |
| Longueur totale (avec fourches) | l1（mm） | 8340 | |
| Surface verticale avant de la fourche jusqu'à l'extrémité arrière du véhicule | l2（mm） | 6345 | |
| Largeur hors tout | b1/b2（mm） | 3050 | |
| Dimension de la fourche | se/e（mm） | 2000X260X100 | |
| Largeur du tablier porte-fourches | b3（mm） | 3050 | |
| Garde au sol minimum du mât (avec charge) | m1（mm） | 300 | |
| Garde au sol minimale au centre de l'empattement (avec charge) | m2（mm） | 420 | |
| Min. Rayon de braquage | Washington（mm） | 6250 | |
| Vitesse de déplacement (avec charge/sans charge) | km/h | 26/30 | |
| Performance | Vitesse de levage maximale (avec charge/sans charge) | mm/s | 260/270 |
| Vitesse maximale de descente (avec charge/sans charge) | mm/s | 310/260 | |
| Traction | kN | 170 | |
| Capacité de pente (avec charge/sans charge) | ％ | 20/22 | |
| Frein de conduite | Disque de serrage hydraulique | ||
| MoteurModèle de marque | Première option | Moteur Weichai | |
| Moteur | WP10G220E343 9.726L 162KW 2000rpm |
||
| Deuxième option | Guangxi Cummins | ||
| QSL9.3-C220 8,3 L 160 kW 2 200 tr/min. |
|||
| Numéro de cylindre | 6 | ||
| Autres | Engrenages de transmission (avant/arrière) | 2\1 | |
| Pression de service des accessoires | Mpa | 18 | |
| Accessoires utilisant la quantité d'huile | l/min | 80 | |
